RZ-UTG超聲波液位計是一種經濟型液位測量儀表，其采用無接觸式測量法測量，具有安全、高效、清潔、**、壽命長、穩定可靠、安裝維護方便等特點，在污水處理、化工、火電廠、海洋運輸等工業環境中大型儲罐、槽罐、油罐，或者小型容器或料罐等各種槽池的連續性液位測量方面有著**應用。為幫助儀表用戶更好地使用超聲波液位計，本文以RZ-UTG超聲波液位計為例，對超聲波液位計的使用說明如下。

---

　　一、超聲波液位計的結構

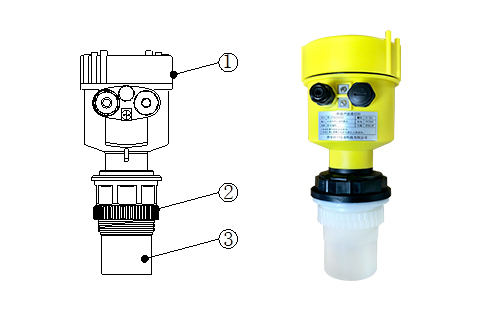

　　如圖1所示，RZ-UTG超聲波液位計的結構主要由①鋁合金殼體，②鎖緊螺母，③換能器等部件組成。

圖1超聲波液位計結構圖

---

　　二、超聲波液位計安裝方法及注意事項

　　1、安裝前請再次確認儀表型號是否滿足現場的環境要求，如：過程壓力、過程溫度、介質的化學性能等，確保儀表在安裝后能夠正常使用。

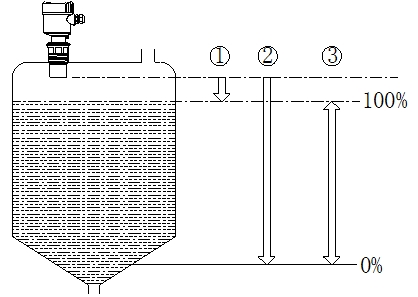

　　2、超聲波液位計的測量范圍（工作范圍）和***大的測量間距有所不同，具體如圖2所示（①為滿，②為空（***大測量間距），③測量范圍）。

圖2超聲波液位計測量示意圖

　　3、超聲波液位計在不同形狀儲罐（溝槽、拱形罐、錐形罐）下的安裝位置

　?、贉喜郯惭b示意圖
　　溝槽儲罐下超聲波液位計的安裝：

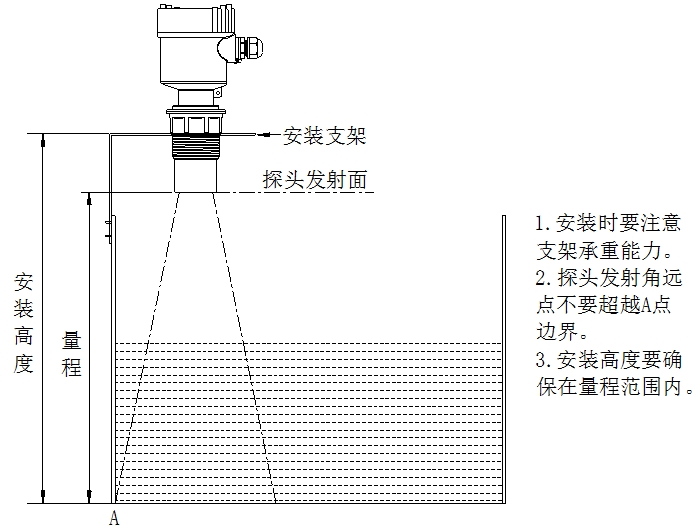

圖3溝槽安裝示意圖

　?、诠靶喂薨惭b示意圖

　　拱形儲罐下超聲波液位計的安裝：

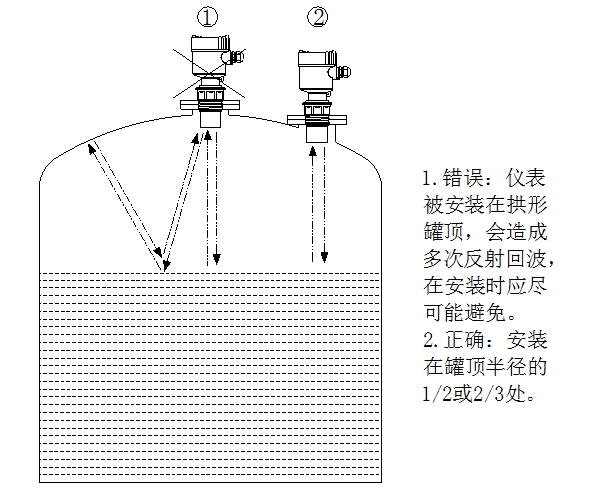

圖4拱形罐安裝示意圖

　?、坼F形罐安裝示意圖

　　錐形儲罐下超聲波液位計的安裝：

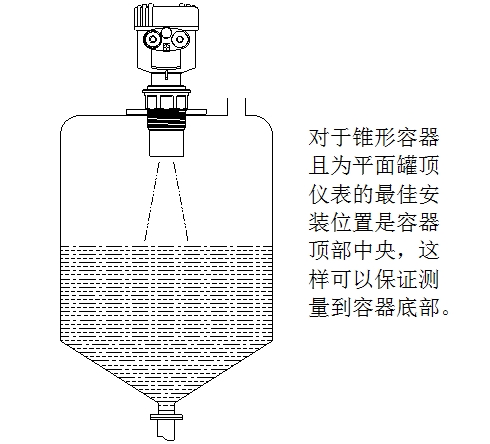

圖5錐形罐安裝示意圖

---

　　三、壓力/真空

　　由于過壓或負壓會對聲波速度產生影響，進而影響測量精度。所以一般來說，超聲波液位計主要適用于常壓環境，嚴重過壓或負壓均會導致超聲波液位計無法正常工作。

---

　　四、防潮

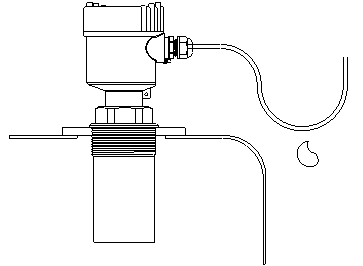

　　當儀表安裝在戶外或有潮氣的環境中，如遇到下雨或存在冷凝現象時，雨水和冷凝水便會隨之往下流，為防止水或潮氣進入儀表，在將超聲波液位計接入電纜之前，應將電纜線彎曲并朝下引，如圖6所示。

圖6超聲波液位計防潮安裝示意圖

---

　　五、接線

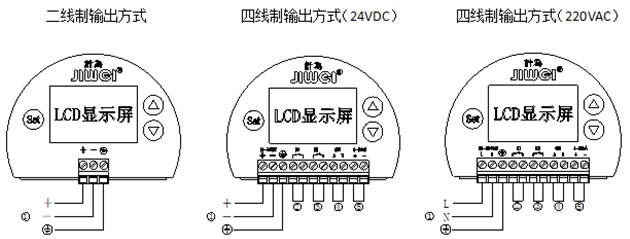

　　出于安全考慮，接線時，請務必確保在斷電的情況下按圖7所示的方式進行安全接線（①電源輸入，②③繼電器輸出SPST，④RS485輸出，⑤4-20mA輸出）。，對于防爆型儀表接線時必須遵循防爆的相關接線要求。

                                                                     圖7超聲波液位計接線示意圖

　　另外，超聲波液位計的電纜一般采用橫截面為圓形，直徑為5-9mm的通用電纜，否則無法確保電纜入口的密封效果。

　　如需使用其它規格的電纜，應使用匹配的電纜入口螺栓，并注意更換后電纜入口的密封性能。
