頂裝式磁浮球液位計是一種工業生產中普遍在使用的液位測量儀表，其安裝方便靈活，具有良好的適應性，法蘭式和支架式安裝都可進行，可適應不同的工況條件。浮球液位計是以磁浮球為測量元件，通過磁耦合作用，致使傳感器內電阻產生線性變化，再通過智能轉換器將電阻變化轉換成4~20mA標準電流信號傳輸，特殊訂制的型號亦可以疊加HART協議的信號，終能液晶方式顯示。據變送器與顯示器的不同型號，可以現場顯示液位的百分比、4~20mA電流及液位值，此遠傳信號可以遠傳供給控制室，以實現液位的自動檢測、控制和記錄。頂裝式浮球液位計適用于石油、化工、電力、輕工及醫藥等行業污水處理及各類常壓和承壓容器內介質液位的測量，是測量各類貯罐、地下貯槽的為理想的液位計產品。

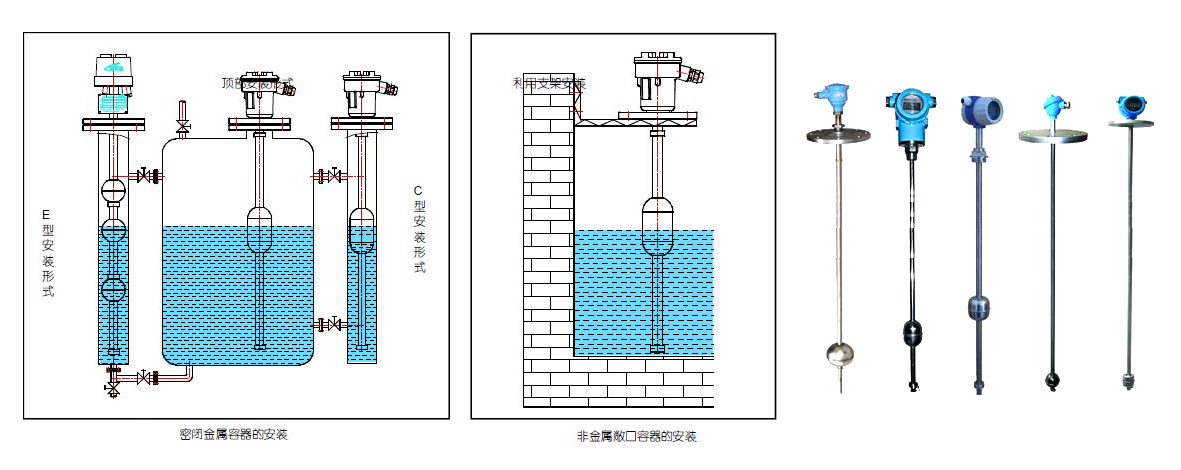

     頂裝式磁浮球液位計的結構組成包括：磁浮球、導桿、變送器、二次儀表等組成。一般情況下浮球液位計通過連接法蘭安裝于容器頂上，也有不適合法蘭安裝就，就采用支架式安裝。在測量過程中根據介質制作的磁性浮球會浮于測量介質液面，在液位上下變化時，浮球位置隨之也發生改變，與此同時，浮球液位計導桿內的干簧管在受到浮球內部的永磁體的影響產吸合，將液面位置移動的變化轉換成電信號，通過顯示儀表用數字顯示液體的實際位置，浮球液位計從而達到液面的遠距離檢測和控制。

    頂裝式磁浮球液位計在測量的過程中，有時會出現實際液位與測量值產生偏差的情況發生，這時候就要根據現場的情況進行分析，找出導致其產生偏差的原因。以下總結的四種情況涵蓋了日?？梢园l(fā)生的原因，朋友們可以對照排查，解決。



一、浮球液位計指示偏大
    ①常壓車間一液面浮球液位計出現了指示大的現象。
    故障檢查、分析：儀表人員到現場檢查浮球的配重在低點，說明現在儀表的液面是高。而工藝的現場玻璃板和儀表指示對不上，分析判斷是儀表浮球脫落造成了液面指示高的假液位現象。
    故障處理：因為是浮球脫落無法維護，停車檢修時更換浮球。
    ②芳烴罐區浮球液位計，操作人員反映該儀表不隨容器內的液位變化，一直指示大，不隨罐內液位變化。
    故障檢查、分析：經檢查浮球脫落。
    故障處理：重新安裝后正常。
    ③焦化裝置一臺內浮球式液位變送器指示偏大。
    故障檢查、分析：原因有浮球脫落、浮球連桿斷裂、浮球轉換機構損壞、浮球指針或表頭損壞幾種情況。經現場檢查按壓儀表浮球轉換機構、浮球連桿轉動靈活；測量指針和表頭檢查均無故障，
與工藝聯系分析為內部浮球脫落。
    故障處理：更換浮球后儀表指示正常。

二、浮球液位計指示偏低
    焦化裝置一臺浮球式液位變送器指示偏低。
    故障檢查、分析：原因有浮球損壞、浮球連桿彎曲、浮球轉換機構損壞、浮球指針或表頭損壞、線路斷路、電源極性接反幾種情況。經現場檢查按壓儀表浮球轉換機構、浮球連桿轉動靈浯；測量指針和表頭檢查均無故障，與工藝聯系分析為內部浮球連桿彎曲。
    故障處理：更換浮球連桿后儀表指示正常。

三、浮球液位計無指示
    一臺電動內浮球液位變送器突然無指示。
    故障檢查、分析：測量回路電壓信號為DC27V，無電流信號?，F(xiàn)場檢查一次元件電源極性沒接反、電流轉換部分無電流輸出，判斷為儀表表頭損壞。
    故障處理：更換儀表表頭后指示正常。

四、浮球液位計聯鎖故障
    ①空分裝置浮球液位控制器液位超高，聯鎖不動作。
    故障現象：當空冷塔液位超高時，液位控制器內部接點接通，帶動220VAC繼電器動作，發出接點接通信號，送給電氣，使水泵停車。但水位超高，水泵不停。
    故障檢查、分析：在這個通路中，液位超高，水泵不停，有浮球液位控制器故障、繼電器故障、回路連接故障三種可能的情況，現場先測量了浮球液位控制器在液位超高時無接點信號送出，證明浮球液位控制器有故障。
    故障處理：放水之后，拆下液位控制器，手動搬動平衡錘檢查接點，發現接點接觸不良，對其打磨處理后裝上，配合開車，投上聯鎖。
    ②浮球液位開關發生誤動作，造成聯鎖動作。
    故障檢查、分析：工藝生產過程中存在雜質，在不斷沉積過程中將浮球開關卡住，造成浮球液位開關動作，經檢查發現浮球液位開關被卡在管壁上。
    故障處理：清理污垢后浮球開關恢復正常。
    ③工藝操作人員反映在KA403塔液面指示LT0415達到****的情況下，該塔液位聯鎖開關LAHH0413沒有動作，造成聯鎖開關失靈。
    故障分析：生產過程中產生的雜質將浮球開關固定在現有位置上，使其無法動作，造成聯鎖開關失靈。在檢查浮球滾位開關時發現下活門排不出料來。
    故障處理：疏通后將儀表重新校驗恢復正常。
