隨著節能減排、環境保護已成為各級政府和各類工業企業的重要考核指標，天然氣的使面范圍正在隨之不斷地?cái)U(kuò)大，天然氣的貿易結算數量逐年上升。天然氣流量計量工作是天然氣管道工業中重要的測量環節，是企業進行貿易交接、反是，映企業運營成果，進行企業內部經濟分析和降低運行成本的主要因素，不僅直接影響企業的經濟效益，也與用戶利益密切相關。目前市場上，天然氣輸送管道常用的流量計量?jī)x表主要有孔板差壓式流量計、氣體渦輪流量計和氣體超聲波流量計，其中孔板流量計是使用歷史悠久，屬于傳統型的流量測量?jī)x表。超聲波流量計則是一種近幾年才剛剛興起的流量測量?jī)x表，因其具有傳統型儀表不具有**測量?jī)?yōu)勢而得到廣大用戶的歡迎。
　　
超聲波流量計的優勢體現在流量測量準確度幾乎不受被測流體溫度、壓力、粘度、密度等參數的影響，且又可制成非接觸及便攜式測量?jī)x表，使用方便靈活，攜帶方便，所以可以解決其它類型流量計所難以測量的，諸如非導電性、強腐蝕性、放射性及易燃易爆介質的流量測量問題。除此之外，針對于非接觸測量特點，還可以配以合理的電子線路，一臺超聲波流量計可適應多種管徑測量和多種流量范圍測量。因此說超聲波流量計具有其他流量所不具有的強大的的適應能力的。

*先我們對于超聲波流量計的基本原理作一個大致的了解：

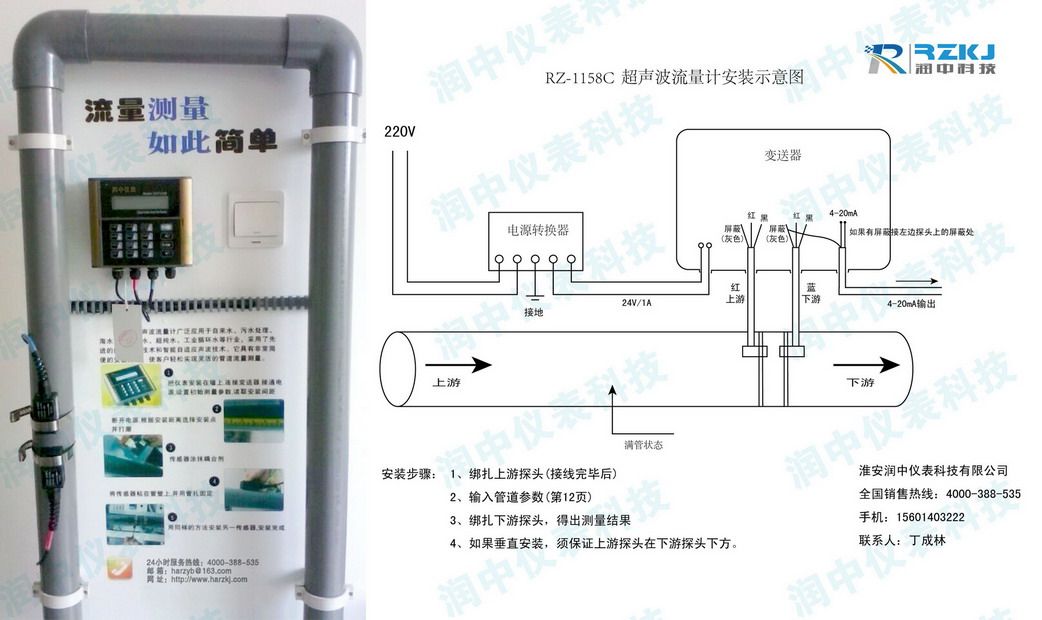

1、超聲波流量計探頭
2、時間直通式原理的技術特點
--> DANIEL 超聲波流量計是時間直通式超聲流量計
– 聲波由一個探頭發射另一個接收，不經管壁反射
– 聲波由上游向下游傳輸?shù)臅r(shí)間(由于聲波被氣流推動)小于聲波由下游向上游傳輸?shù)臅r(shí)間(聲波被氣流反向阻擋)
– 這兩個時間之差與氣流的速度存在某種對于關系
– 從上下游測得的傳輸時間可以計算出氣流的平均速度和聲波的速度
國務院計量行政部門負責建立各種計量基準器具，作為統一國內量值的高依據。
根據《中華人民共和國計量法》第九條規定：部門和企業、事業單位使用的高計量標準器具，以及用于貿易結算的工作計量器具，實行強制檢定。
　　計量檢定工作應當按照經濟合理的原則，就地就近進行。

其次就要講到對于超聲波流量計如何進行檢定
　　測試中心（以下簡稱計量中心）的主要功能：一是標定用于貿易結算和測量的流量?jī)x表，并進行壓力、溫度、組分等量的測試與標定；二是為社會高壓、大口徑、大流量的流量?jī)x表實流標定服務；三是開展天然氣計量測試技術的研究。
　　計量中心能在近7.5MPA的管道運行壓力下，在工況流量8立方米/小時至1.2萬立方米/小時范圍內，對口徑不超過400毫米的各種型號的氣體流量計進行實流檢定。
　　實流檢定是在檢定過程中讓試驗流體流過被檢流量?jī)x表，并以流量標準裝置或標準器具確定的標準流量為依據，評定流量?jī)x表的準確度、穩定度等計量性能，或?qū)α髁績x表進行校準或定度，并確定其是否合格。嚴格地講，在線實流檢定的基本特征是流量?jī)x表在檢定和實際使用過程中的安裝、使用等條件相一致。


第三是關于超聲波流量計的拆卸如何進行
　　兩種調壓撬設計組合方案，兩者的區別就是工藝閥的選用區別，從而造成兩者在工作原理上有一些小的差別。
　　調壓撬在正常工作時，所有的工藝閥都是開啟的，調壓撬上面一路起主調作用，下面一路備用，六個閥的設置點均不一樣。備用的一路中，SSV閥處于全開狀態，其他兩個閥PCV和PV處于關閉狀態。主調作用的一路工作原理與上述相同，經過調壓撬調節后閥后壓力達到4.0 MPa左右，如果主調壓器PCV07603 A發生故障，則監控調壓器PV07602A接替主調壓器調壓，閥后壓力達到4.1MPa左右。如果監控調壓器PV07602A發生故障，這時有兩種狀況發生：
　　*先、監控調壓器PV07602A自行關閉，那么這路將失去調壓作用，而且暫時切斷了下游氣源，那么閥后壓力會下降。當壓力下降到3.9MPa時，備用路的監控調壓器PV07602B開啟，但由于主調壓器PCV07603B關閉，所以閥后壓力繼續下降，當壓力下降到3.8MPa時，主調壓器PCV07603B開啟，這時，備用路就真正開始工作了。
　　二、監控調壓器PV07602A不能自行關閉，那么該路的壓力就會上升，當閥后壓力達到5.0MPa時，安全截?cái)嚅ySSV07601A會自行關閉，該路將失去調壓作用，與*先的原理相同，備用路開始工作。
　　所以不管主調路的監控調壓器發生哪種狀況，主、備調壓都能很好的自動切換高壓，而且調壓效果很好。
　　上述是圖1常用的工作方式，還有一種，就是兩路對應閥的設置點均相同，一路工作的時候，另一路前面的工藝截止閥關閉，當工作的一路失效時，手動開啟另外一路。
　　圖2在每路多了一臺電動球閥，有一路在調壓同時，另一種備用，當其中一路發生故障， 則開啟電動閥，另外一路開始工作，兩路的設置點是一樣的。我們公司就是采用這種前面帶電動球閥的調壓撬。
　　
第四是對于流量調節閥的作有及其應用
   1、流量控制
     就理論而言，調壓閥可以實現對流量的控制，但在實際中卻存在著以下問題。
　　(1)自力式調壓閥以閥前和閥后壓力為條件進行流量調節，其直接參照對象為壓力，難以實現對流量的精確調節。
　　(2)以調壓閥進行流量調節，需要對其指揮器重新設定，受工況影響，現場操作難度較大，而且花費的時間較長。
　　(3)在線調整設定調壓閥指揮器的壓力值，易導致瞬間停氣或流量超量程。
　　(4)受氣體供求關系的影響，調壓閥的實際設定值與閥后壓力值不一定相等，當供求關系逆轉時，容易發生事故。
　　用電動調節閥控制流量，直接調節流通截面，現場操作方便、快捷、安全。
2、保護工藝設備
　　(1)保護開關閥。流程切換是輸氣站頻繁的工藝操作，在打開開關閥的過程中，劇烈的流量沖擊易沖蝕開關閥的密封面，導致設備內漏。根據流程切換操作規程，利用流量調節閥結構上的優勢，在前后開關閥全開后，緩慢開啟流量調節閥，可以將沖擊集中在流量調節閥上，減少甚至消除流程切換過程中對上下游開關閥的瞬間沖擊，延長設備使用壽命。
　　(2)保護調壓閥。輸氣管道調壓系統采用的是中國FISHER撬體，其中調壓閥的易扒件為閥套、閥芯、下閥體。采用調壓閥與流量調節閥聯合工作，合理調整流量調節閥開度，盡可能使調壓閥閥套在大開度段運動，以增大調壓閥流通截面，分散沖蝕面。實踐證明，調壓閥與流量調節閥聯合工作，可以延長調壓閥易損件的更換周期，降低生產運行成本。
3 、抑制喘流
小流量供氣時，經常會出現喘流現象，即流量呈準周期性忽大忽小。分析認為，在小流量段，調壓閥靈敏度下降，容易產生調節瞬時滯后或瞬時過量現象，導致喘流。采用減小調節閥開度，抑制調節瞬時過量過程，可以實現對喘流的抑制。
本文由潤中儀表科技有限公司整理發布。
